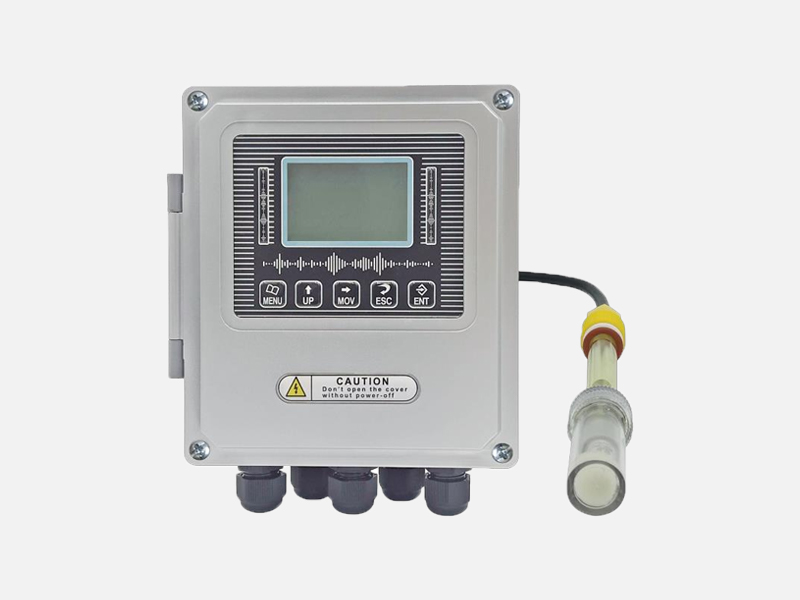

在線pH儀由pH傳感器和pH轉換器兩部分組成，并輸出4～20mA標準信號傳回儀表或PLC系統進行顯示或調節，控制加酸或加堿的計量泵去調節來水的pH，構成在線pH測量調節系統。

在線pH儀傳感器的組成部分：

在線pH儀的傳感器俗稱PH探頭，由玻璃電極和參比電極兩部分組成。玻璃電極由玻璃支桿、玻璃膜、內參比溶液、內參比電極、電極帽、電線等組成。參比電極具有已知和恒定的電極電位，常用甘汞電極或銀/氯化銀電極。由于PH值與溫度有關，所以，一般還要增加一個溫度電極進行溫度補償，組成三極復合電極。

在線pH儀檢測原理：

用氫離子玻璃電極與參比電極組成原電池，在玻璃膜與被測溶液中氫離子進行離子交換過程中，通過測量電極之間的電位差，來檢測溶液中的氫離子濃度，從而測得被測液體的pH值。

在線pH儀安裝規范：

為了及早檢測來水pH值，以便得到及時有效控制，在線pH儀一般都安裝在來水渠閘板前，與水處理工序有一段緩沖距離。但不管是工業污水還是生活污水，水里都含有大量的雜物，如果將傳感器直接裝在水里，傳感器玻璃泡很容易被水流中的雜物擊破，造成儀表損壞；或者玻璃泡被雜物纏繞，不能及時測出來水的真實值。所以，在傳感器安裝前，要先做好保護措施。

一般在來水渠選擇有pH調節余地的位置搭建一個在線pH儀安裝操作平臺，一般離閘板500m左右，在平臺中間開一個DN100口徑的孔，取一根DN100的不銹鋼保護管，在下端1m處打上多個直徑2 cm的花眼，從平臺的開孔處將管子伸入水里，有花眼處浸入水中，根據水渠的深度調整管子插入的深度，管底要離開渠底200mm～300mm，以免渠底積泥堵塞管子，管子的上端在平臺上固定。

將在線pH儀傳感器與連接桿安裝好后插入保護管中，插入深度要高于管下端100 mm，以免傳感器玻璃泡露出保護管受損。傳感器電纜從連接桿穿出，按圖接入轉換器接線盒，即完成安裝(如圖2)。注意，在安裝pH電極時，也只有在確保電極能夠時刻接觸到水，才可以將電極上的保護帽摘下。水處理新視野，否則電極會脫水失效。

為了方便在線pH儀的維護，一般配置安裝一套傳感器自清洗裝置。有超聲波清洗裝置和水清洗裝置兩種，因?yàn)樗逑囱b置有一套電磁閥控制裝置，還需要干凈水源，安裝比較麻煩，所以，一般建議使用超聲波清洗裝置。
